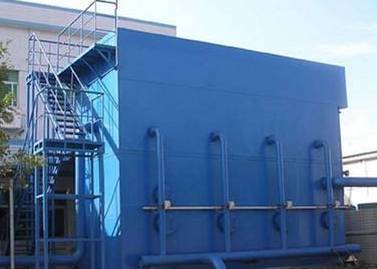

常规MBR浸没式膜处理设备 工艺阐明:
(1)格栅
污废水经过格栅,运用机械格栅去除大块杂物、漂浮物等,防止对后续设备的影响。在格栅井内设备一套机械格栅,栅条空位为1-2mm,由进水室、格栅途径组成。在格栅进水室设置应急溢流管,当设备缺陷或其他非常原因,使进水室的污水跨越最高设定水位时,污水经过应急溢流管跨越排出,为检修,在格栅前设置圆形闸阀。栅渣需守时拾掇,可作垃圾处理。
(2)调度池
因为来自各时的水质、水量均不相同,一般高峰流量为均匀处理量的2~8倍,因此为使处理系统连续安稳地作业,一起调度水量和均和水质,规划一座调度池。调度池的规划有用容积一般为均匀处理量的4~12倍,为保证调度池内不堆积污物,设置潜水拌和器进行拌和。设置液位自动操控设备,水泵将根据液位自动翻开;设置潜污泵提高污水至缺氧池,配套自动耦合起吊设备。
(3)缺氧池
污水进入缺氧池,一起进入的还有膜池的回流混合液和污泥池的污泥。缺氧池首要效果是依托污水中的有机物为碳源,运用反硝化细菌的反硝化效果将回流至该池泥水混合物中的硝酸盐、亚硝酸盐转化为氮气,然后完毕废水脱氮。此外,因为在脱氮过程中也耗费了污水中的有机物,所以废水COD一起下降。池内设潜水拌和器,溶解氧浓度为0.5mg/L。
(4)好氧池
污水经缺氧池处理后,自流进入好氧池,即进入好氧处理阶段。在曝气状态下中许多繁殖的活性污泥中微生物以及硝化菌群、磷细菌,降解或吸附水中含碳、氨氮、磷有机污染物质,以抵达净化水质的目的。池内设置硅橡胶管式曝气器,具有超卓的氧搬运率。操控溶解氧浓度2.0mg/L。
好氧池选用鼓风曝气方法。传统地埋式常用潜流曝气方法,但作业发现当中止曝气时,污泥堆积至曝气口附近而构成曝气口堵塞现象,使曝气机难以主张,甚至完全不能主张;一起,因为潜流曝气设备埋设于地下,构成修补替换困难,给正常作业构成很大的费事。所以本规划选用罗茨鼓风机进行鼓风曝气,设备由管道组成的曝气系统,不易堵塞,风机设在设备房,修补替换便当。
(5)MBR池
运用膜对生化反应池内的含泥污水进行过滤,完毕泥水别离。一方面,膜截留了反应池中的微生物,使池中的活性污泥浓度大添加,使降解污水的生化反应进行得更活络更完全;另一方面,因为膜的高过滤精度,保证了出水明澈通明,得到高质量的产水。
浸没式膜处理设备设置MBR膜组件系统及配套的出水、清洗、吹扫等系统。MBR膜区内的吹扫(曝气)有两个用途,一是用于膜组件周围的气水振荡,坚持膜外表清洁,二是为供给生物降解所需求的氧气。经过膜的高效截留效果,悉数细菌及悬浮物均被截流在曝气池中,可以有用截留硝化菌,使硝化反应顺利进行,有用去除氨氮;一起可以截留难于降解的大分子有机物,延伸其在反应器中的停留时间,使之得到最大极限的降解。剩余污泥经过膜区剩余污泥泵守时排出,可操控系统内活性污泥的浓度及污泥龄。
(6)消毒/清水池
经膜过滤的出水尚有一部分病毒不能被去除,出水再经消毒即可合格回用。可选用紫外消毒,消毒后的水储存在清水池内供运用,预留取水泵方位。
MBR 系统完毕从水中去除有机物(COD)、氨氮(NH3-H)、总氮(TN)和总磷(TP)。用户可根据出水要求,组合厌氧、缺氧、好氧工艺,完毕对出水的要求。
以下是本公司针对不同水处理要求所主张的处理工艺,如表3-1 所示:
注:关于各种废水(尤其是工业废水)都应该做好MBR 工艺的预处理,使得MBR 长时间安稳高效作业。
15、 MBR膜组件自旋回流方法
膜组件在生物反应池中需求运用膜组件下部的曝气效果在膜组件内外构成自旋回流(如图3-2 所示)。
自旋回流的效果:
1) 供给混合液微生物供给满足溶解氧;
2) 充沛混合泥水;
3) 减缓或防止膜污染(因为气泡的搅动及气流在膜外表构成的循环流对膜外表有冲刷和剪切效果,可有用防止或减轻污染物在膜外表的附着和堆积)。
16、膜组件选型
1)膜元件用量核算
n(张)=Qmax/(F·A)
Qmax:日最大污水量(m3/d);考虑下雨、洪水等状况的最大日污水量。
F: 膜通量[L/( m2·d)];
A :每张膜元件的有用膜面积(m2/张)。
参考值:
1.生活污水规划膜通量规划:400~800L/(m2·d);(中空、平板适用规划)
2.工业废水规划膜通量规划:100~400L/(m2·d)。工业废水的场合最好经过试验供认膜通量最佳值.(中空、平板适用规划)
